موتورهای تک فاز یکی از پرکاربردترین انواع الکتروموتور در وسایل خانگی، تجهیزات کشاورزی و بسیاری از ماشین آلات صنعتی سبک هستند. از پمپ آب و کولر آبی گرفته تا کمپرسورهای کوچک و دستگاه های برش، همه جا رد پای این موتورها دیده می شود. اما نکته ای که کمتر به آن پرداخته می شود این است که یک موتور تک فاز، برخلاف موتور سه فاز، به تنهایی توانایی راه اندازی خودش را ندارد و برای این کار به یک ترفند مهندسی به نام سیم پیچی کمکی همراه با خازن نیاز دارد. در ادامه به زبان ساده و در عین حال دقیق، به بررسی این موضوع می پردازیم که چرا این خازن ها لازم هستند، سیم پیچی موتور با خازن راه انداز و خازن دائم کار چه تفاوتی دارند و ترکیب این دو چه مزیتی برای موتور ایجاد می کند.

چرا موتور تک فاز به خازن نیاز دارد؟

برای اینکه یک موتور القایی بچرخد، باید یک میدان مغناطیسی گردان در استاتور ایجاد شود. در موتور سه فاز، به دلیل وجود سه جریان با اختلاف فاز طبیعی ۱۲۰ درجه، این میدان گردان به صورت خودکار شکل می گیرد. اما در برق تک فاز فقط یک جریان متناوب وجود دارد و این جریان به تنهایی میدانی نوسانی ایجاد می کند، نه گردان. نتیجه این است که موتور در لحظه روشن شدن هیچ گشتاور راه اندازی مشخصی ندارد و ممکن است اصلاً حرکت نکند یا در جهت تصادفی بچرخد.

راه حل این مشکل، اضافه کردن یک سیم پیچ دوم به نام سیم پیچ کمکی یا راه انداز است که با زاویه مکانی معینی نسبت به سیم پیچ اصلی در شیارهای استاتور قرار می گیرد. با سری کردن یک خازن با این سیم پیچ کمکی، جریان عبوری از آن نسبت به جریان سیم پیچ اصلی دچار اختلاف فاز می شود. هرچه این اختلاف فاز به ۹۰ درجه نزدیک تر باشد، میدان مغناطیسی حاصل به میدان گردان ایده آل نزدیک تر شده و گشتاور راه اندازی موتور بیشتر می شود. این همان نقطه ای است که تفاوت بین خازن راه انداز و خازن دائم کار معنا پیدا می کند.

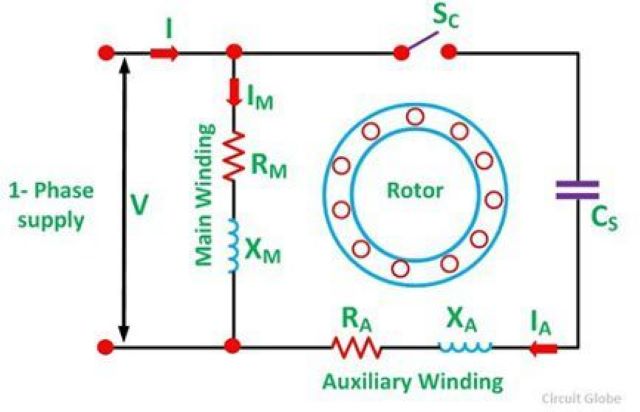

سیم پیچی موتور با خازن راه انداز

در این طرح، سیم پیچ کمکی به همراه یک خازن با ظرفیت نسبتاً بالا (معمولاً از نوع الکترولیتی و اغلب بالای صد میکروفاراد) به مدار وصل می شود. این خازن طوری طراحی می شود که بیشترین اختلاف فاز ممکن، یعنی نزدیک به ۹۰ درجه، را درست در لحظه استارت ایجاد کند و به همین دلیل گشتاور راه اندازی این نوع موتور بسیار بالاست.

نکته مهم این است که این خازن تحمل جریان پیوسته را ندارد و اگر برای مدت طولانی در مدار بماند، به سرعت داغ کرده و می سوزد. به همین دلیل از یک کلید گریز از مرکز استفاده می شود که به محور موتور متصل است. وقتی سرعت موتور به حدود هفتاد و پنج درصد سرعت نامی برسد، این کلید به صورت مکانیکی مدار سیم پیچ کمکی و خازن را قطع می کند و از آن به بعد موتور فقط با سیم پیچ اصلی به کار خود ادامه می دهد. این نوع موتور برای کاربردهایی مثل کمپرسورهای یخچال و کولرهای گازی که به گشتاور استارت بسیار بالا نیاز دارند اما بار پیوسته سنگینی ندارند، انتخاب مناسبی است.

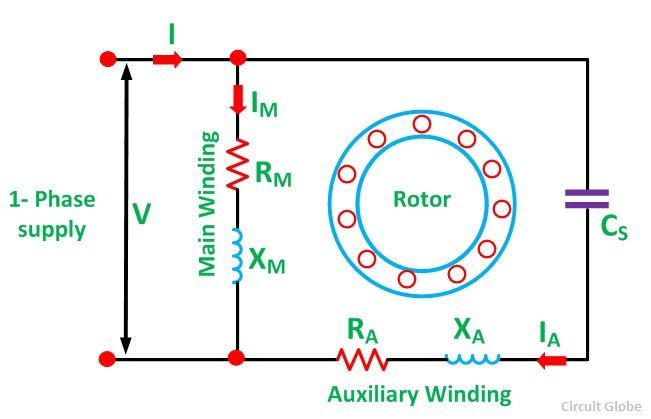

سیم پیچی موتور با خازن دائم کار

در طرح دوم، به جای خازن الکترولیتی، از یک خازن با ظرفیت بسیار پایین تر و از جنس روغنی یا خشک استفاده می شود که برخلاف حالت قبل، هیچگاه از مدار خارج نمی شود. این خازن به گونه ای محاسبه می شود که اختلاف فاز مطلوب را نه لزوماً در لحظه استارت، بلکه در حین کار عادی موتور فراهم کند.

از آنجا که این خازن به طور دائم در مدار باقی می ماند، دیگر نیازی به کلید گریز از مرکز نیست و این موضوع باعث می شود ساختار موتور ساده تر، ارزان تر و قابل اعتمادتر شود، چون یکی از اجزای مکانیکی مستعد خرابی یعنی همان کلید گریز از مرکز از مدار حذف می شود. در مقابل، گشتاور راه اندازی این نوع موتور نسبت به مدل با خازن راه انداز پایین تر است، اما در عوض موتور در حالت کارکرد پیوسته، لرزش کمتر، صدای پایین تر و راندمان بهتری از خود نشان می دهد. این ویژگی ها این موتور را برای فن ها، پمپ های گردشی و تجهیزاتی که بار استارت سنگینی ندارند اما نیاز به کارکرد طولانی و پایدار دارند، بسیار مناسب می کند.

ترکیب هر دو خازن؛ موتور دو خازنه

بسیاری از کاربردهای صنعتی و کشاورزی به موتوری نیاز دارند که هم گشتاور استارت بالایی داشته باشد و هم در حالت کار پیوسته عملکرد پایداری از خود نشان دهد. پاسخ مهندسی به این نیاز، طراحی موتور دو خازنه است. در این طرح، یک خازن الکترولیتی با ظرفیت بالا و یک خازن دائم کار با ظرفیت پایین به صورت موازی با هم و سری با سیم پیچ کمکی قرار می گیرند.

در لحظه راه اندازی، هر دو خازن همزمان وارد مدار می شوند و ظرفیت معادل بالایی ایجاد می کنند که گشتاور استارت را به شدت افزایش می دهد. به محض اینکه موتور به سرعت نامی مورد نظر رسید، کلید گریز از مرکز فقط خازن الکترولیتی را از مدار خارج می کند و خازن دائم کار در مدار باقی می ماند تا اختلاف فاز مناسب برای کارکرد پیوسته حفظ شود. نتیجه این ترکیب، موتوری است که هم راه اندازی قدرتمندی دارد و هم در حین کار، گشتاور یکنواخت تری تولید می کند و لرزش و نویز کمتری نسبت به موتورهای تک خازنه از خود نشان می دهد.

مزیت های اصلی این طراحی ها

اگر بخواهیم مزیت این خانواده از موتورها را در کنار هم جمع بندی کنیم، چند نکته کلیدی برجسته می شود. اول، امکان تنظیم دقیق گشتاور راه اندازی متناسب با نوع بار، از بارهای سبک تا بارهایی که نیاز به استارت زیر فشار دارند. دوم، کاهش جریان هجومی لحظه استارت که به طور مستقیم به کاهش استرس حرارتی روی سیم پیچ ها و افزایش عمر موتور کمک می کند. سوم، در مدل های دو خازنه، بهبود محسوس راندمان و کاهش ریپل گشتاور در حالت کار پیوسته نسبت به موتورهایی که تنها با یک سیم پیچ فعال کار می کنند. چهارم، انعطاف در طراحی سیم پیچی که به سازنده اجازه می دهد بسته به کاربرد نهایی، تعادل مناسبی بین هزینه ساخت، قابلیت اطمینان و کارایی برقرار کند.

نکاتی درباره اجرای عملی سیم پیچی

در عمل، هنگام سیم پیچی این موتورها باید به چند نکته دقت شود. سیم پیچ اصلی معمولاً با سیم ضخیم تر و تعداد دور کمتر پیچیده می شود تا مقاومت اهمی پایین تری داشته باشد، در حالی که سیم پیچ کمکی با سیم نازک تر و تعداد دور بیشتر پیچیده می شود تا راکتانس بالاتری ایجاد کند. این ترکیب مقاومت و راکتانس، همراه با خازن انتخابی، همان چیزی است که اختلاف فاز نزدیک به ۹۰ درجه را می سازد. زاویه مکانی قرارگیری دو سیم پیچ در شیارهای استاتور نیز باید تا حد امکان به ۹۰ درجه الکتریکی نزدیک باشد تا میدان گردان تولیدی متقارن تر و گشتاور یکنواخت تر شود. انتخاب ظرفیت خازن نیز باید متناسب با توان موتور و نوع بار انجام شود، چون ظرفیت نامناسب می تواند باعث کاهش گشتاور، افزایش جریان مصرفی یا حتی داغ کردن سیم پیچ کمکی شود.

جمع بندی

انتخاب بین موتور تک فاز با خازن راه انداز، خازن دائم کار یا ترکیب دو خازنه، به طور مستقیم به نوع کاربرد و شرایط بار وابسته است. اگر بار مورد نظر نیاز به گشتاور استارت بالا دارد اما در حالت کار پیوسته چندان حساس نیست، خازن راه انداز به تنهایی کافی است. اگر کارکرد پیوسته، سکوت و راندمان اهمیت بیشتری دارد، خازن دائم کار انتخاب بهتری است. اما در بسیاری از کاربردهای صنعتی و کشاورزی که هر دو ویژگی همزمان مورد نیاز است، موتور دو خازنه با ترکیب هوشمندانه این دو نوع خازن، راه حلی متعادل و کارآمد ارائه می دهد که هم در لحظه استارت و هم در طول عمر کاری موتور، عملکرد بهتری تضمین می کند.
