الکتروموتور یکی از آن دستگاه هایی است که آن قدر در زندگی روزمره و صنعت حضور دارد که کمتر کسی به چگونگی کارکرد درونی اش فکر می کند. از پنکه رومیزی خانه گرفته تا پمپ های سنگین یک کارخانه، تمام این دستگاه ها در نهایت با همان اصل ساده تبدیل انرژی برق به حرکت چرخشی کار می کنند. اما وقتی یک الکتروموتور را باز می کنیم، در واقع مجموعه ای از قطعات مکانیکی و الکتریکی را می بینیم که هرکدام وظیفه ای مشخص دارند و بدون هماهنگی آنها، موتور اصلا کار نخواهد کرد. در این مقاله قصد داریم بدون پیچیدگی های زیاد فنی، ساختار کلی الکتروموتور و اجزای اصلی آن را طوری توضیح دهیم که برای یک مبتدی هم قابل فهم باشد.

الکتروموتور از نگاه کلی چه چیزی است

پیش از پرداختن به اجزا، بهتر است یک تصویر کلی از عملکرد الکتروموتور داشته باشیم. وقتی جریان برق وارد سیم پیچ های داخل موتور می شود، یک میدان مغناطیسی ایجاد می کند. این میدان مغناطیسی با میدان مغناطیسی بخش دیگری از موتور برهم کنش پیدا می کند و همین برهم کنش است که نیروی چرخشی یا گشتاور تولید می کند. این گشتاور از طریق محور خروجی موتور به بیرون منتقل می شود و کاری مثل چرخاندن پروانه پمپ، تسمه یک دستگاه یا فن یک کولر را انجام می دهد. نکته جالب اینجاست که همین اصل ساده، پایه کار میلیون ها موتور در دنیا با ابعاد و کاربردهای کاملا متفاوت است؛ از موتور کوچک یک اسباب بازی تا موتورهای صنعتی چند صد کیلوواتی.

دو بخش اصلی هر الکتروموتور

اگر بخواهیم ساختار الکتروموتور را در ساده ترین حالت ممکن توضیح دهیم، باید بگوییم هر موتور از دو بخش اصلی تشکیل شده است؛ یک بخش ثابت و یک بخش متحرک. این دو بخش با هم کار می کنند تا انرژی الکتریکی به انرژی مکانیکی تبدیل شود. در ادامه هر یک از این بخش ها و زیرمجموعه های آنها را با جزئیات بیشتری بررسی می کنیم.

استاتور، قلب ثابت موتور

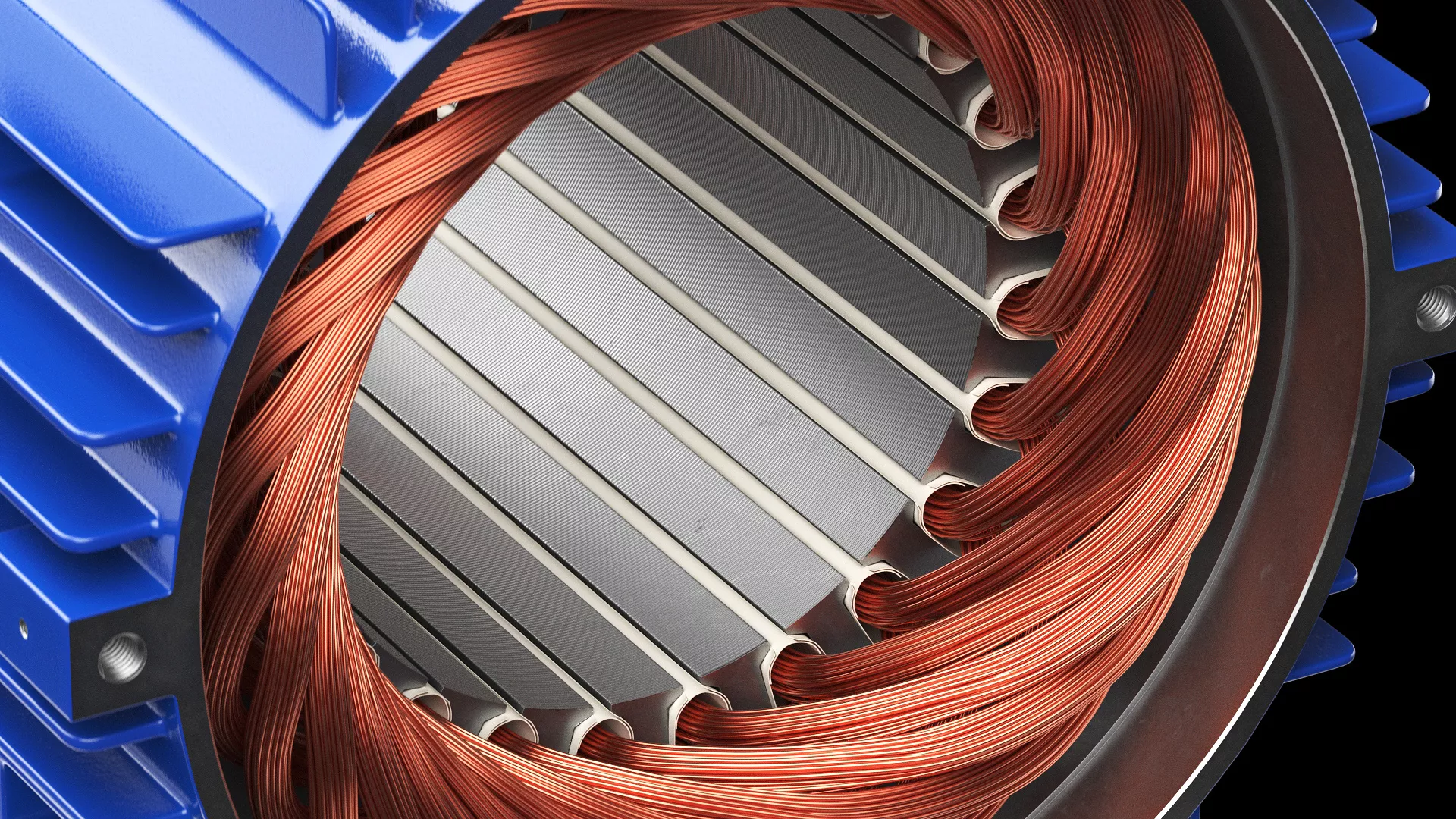

استاتور همان بخش ثابت موتور است که معمولا در بیرونی ترین لایه بدنه موتور قرار گرفته و شامل تعدادی سیم پیچ است. این سیم پیچ ها روی هسته ای از ورقه های فلزی فشرده قرار می گیرند تا افت انرژی به شکل گرما کاهش یابد. وقتی جریان برق به این سیم پیچ ها می رسد، یک میدان مغناطیسی دوار در داخل استاتور شکل می گیرد. این میدان دوار در واقع موتور محرک کل فرآیند است، چون بدون آن هیچ نیروی چرخشی ای در موتور به وجود نمی آید. کیفیت سیم پیچی استاتور و نوع عایق به کار رفته در آن، تاثیر مستقیمی روی طول عمر و راندمان موتور دارد.

روتور، بخش متحرکی که همه چیز حول آن می چرخد

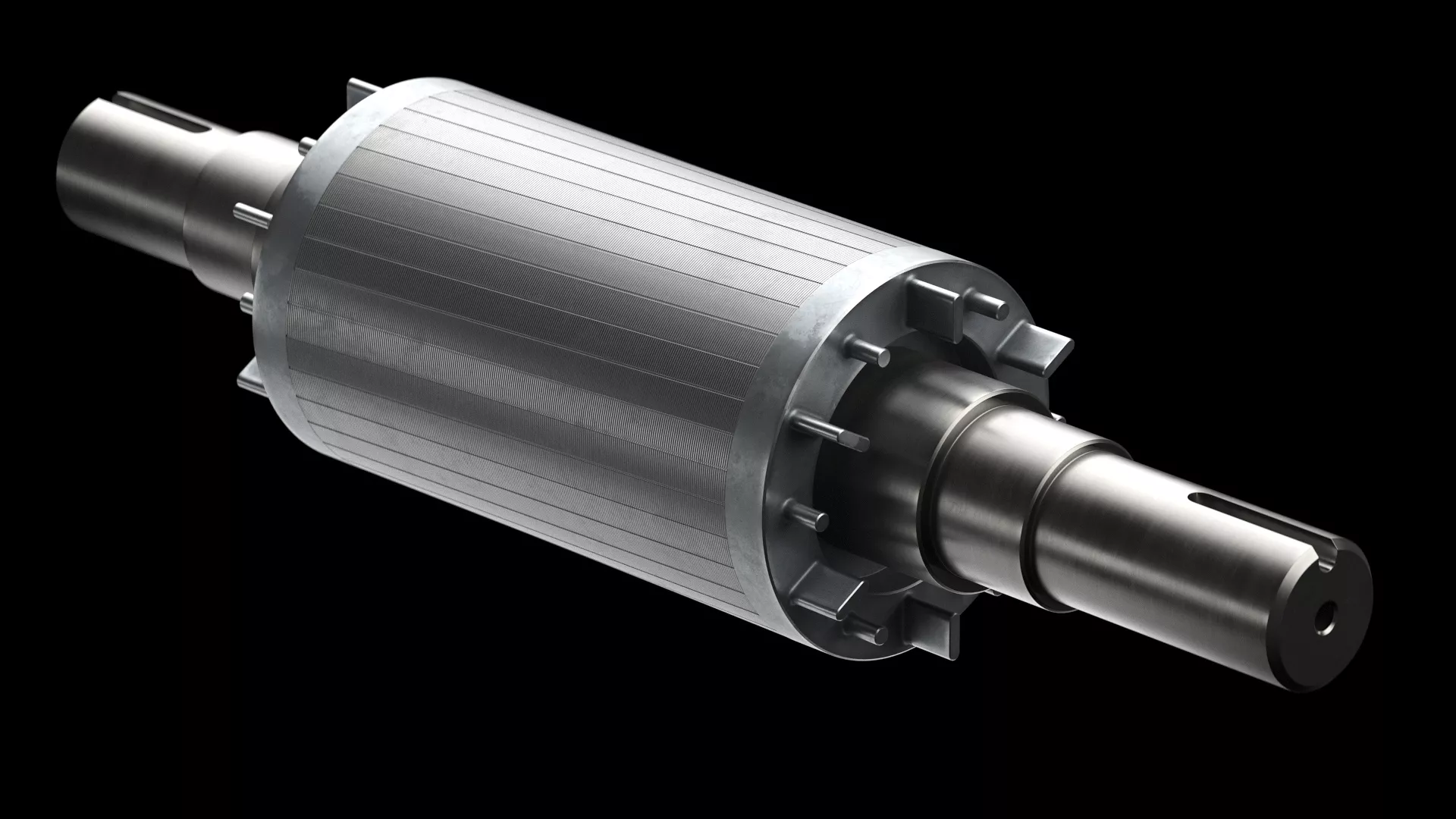

روتور در داخل استاتور و روی محور موتور قرار می گیرد و تنها قسمتی است که در حین کار موتور واقعا می چرخد. روتور هم مانند استاتور از ورقه های فلزی ساخته می شود و بسته به نوع موتور، ممکن است شامل هادی های فلزی یا آهن ربای دائمی باشد. وقتی میدان مغناطیسی استاتور شروع به چرخش می کند، در روتور جریان یا نیروی مغناطیسی القا می شود و روتور تلاش می کند خودش را با میدان چرخان همراه کند؛ همین تلاش برای همراه شدن است که در نهایت به شکل گشتاور روی محور موتور ظاهر می شود.

شافت یا محور موتور

شافت میله فلزی است که از وسط روتور عبور می کند و به بیرون موتور امتداد پیدا می کند. این قطعه در واقع واسطه انتقال نیرو از داخل موتور به دستگاهی است که موتور قرار است آن را به حرکت درآورد؛ مثل پروانه پمپ، تسمه یا هر قطعه دیگری. شافت باید از فولاد مقاوم ساخته شود چون هم نیروی چرخشی زیادی را تحمل می کند و هم باید در برابر خمش و لرزش پایدار بماند.

بلبرینگ ها، پشتیبان چرخش روان

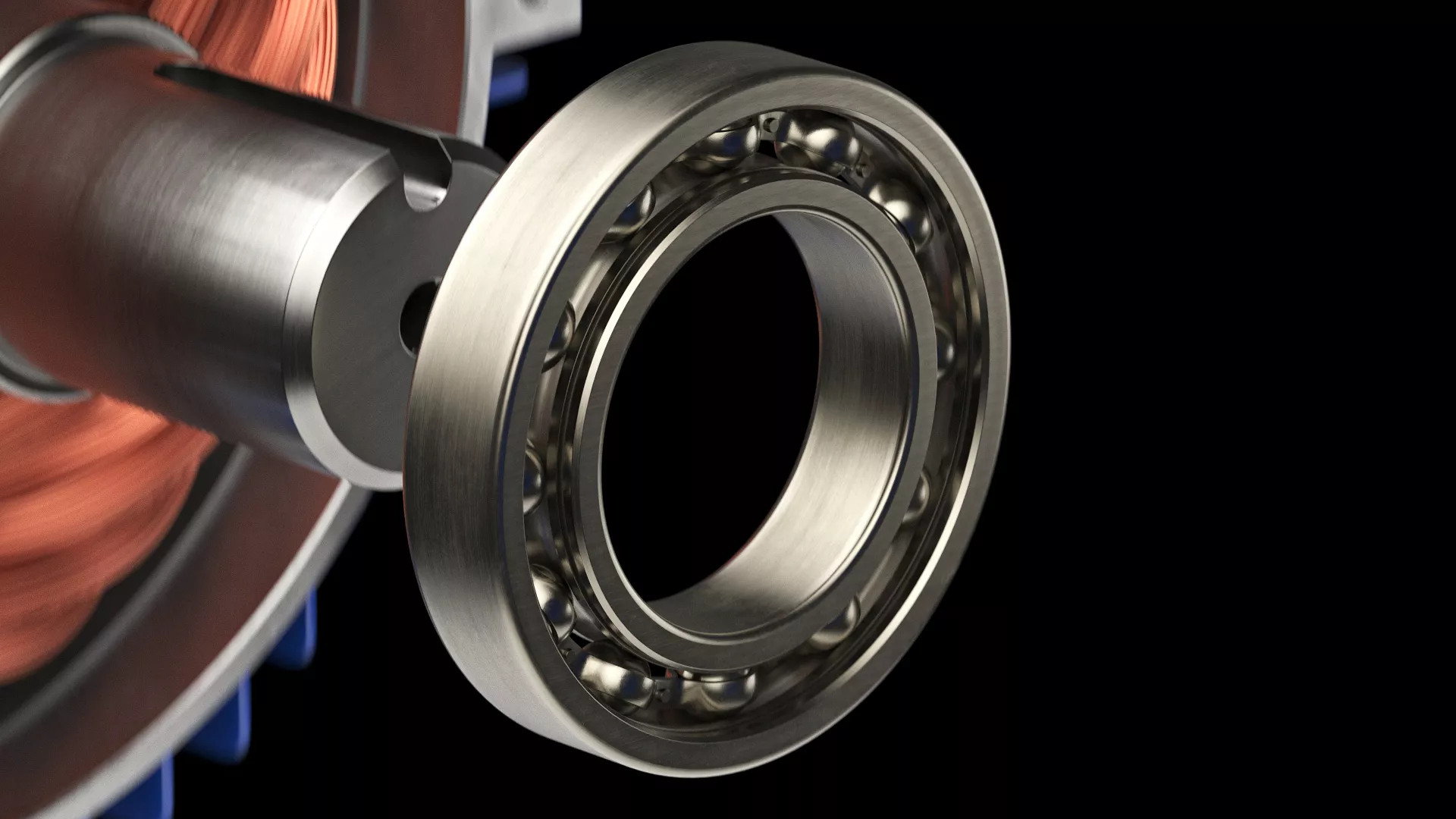

بلبرینگ ها در دو طرف موتور و دور شافت قرار می گیرند تا اجازه دهند محور بدون اصطکاک زیاد بچرخد. کیفیت پایین بلبرینگ یا نگهداری نادرست از آن یکی از رایج ترین دلایل ایجاد صدا، لرزش و در نهایت خرابی زودرس موتور است. به همین دلیل در بسیاری از استانداردهای نگهداری صنعتی، بازرسی دوره ای بلبرینگ ها یکی از اولویت های اصلی است.

پروانه خنک کننده و کاور فن

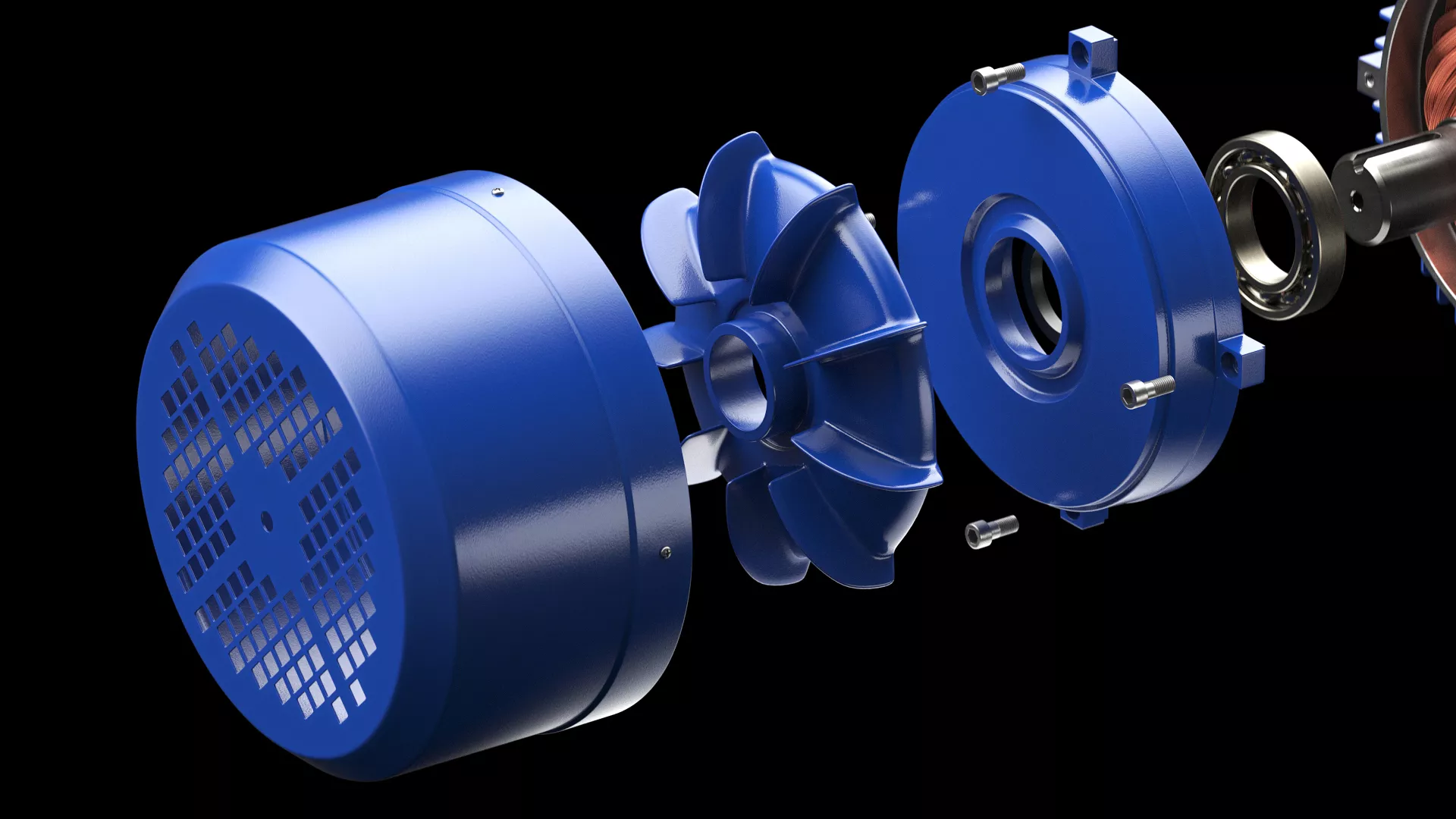

بخش زیادی از انرژی که وارد موتور می شود، به شکل گرما تلف می شود. برای جلوگیری از داغ شدن بیش از حد قطعات داخلی، در انتهای شافت یک پروانه فلزی یا پلاستیکی نصب می شود که همزمان با چرخش موتور، هوا را روی بدنه موتور می دمد. کاور فن هم روی این پروانه قرار می گیرد تا هم از آن محافظت کند و هم جریان هوا را به شکل درست هدایت کند.

جعبه ترمینال و اتصالات برق

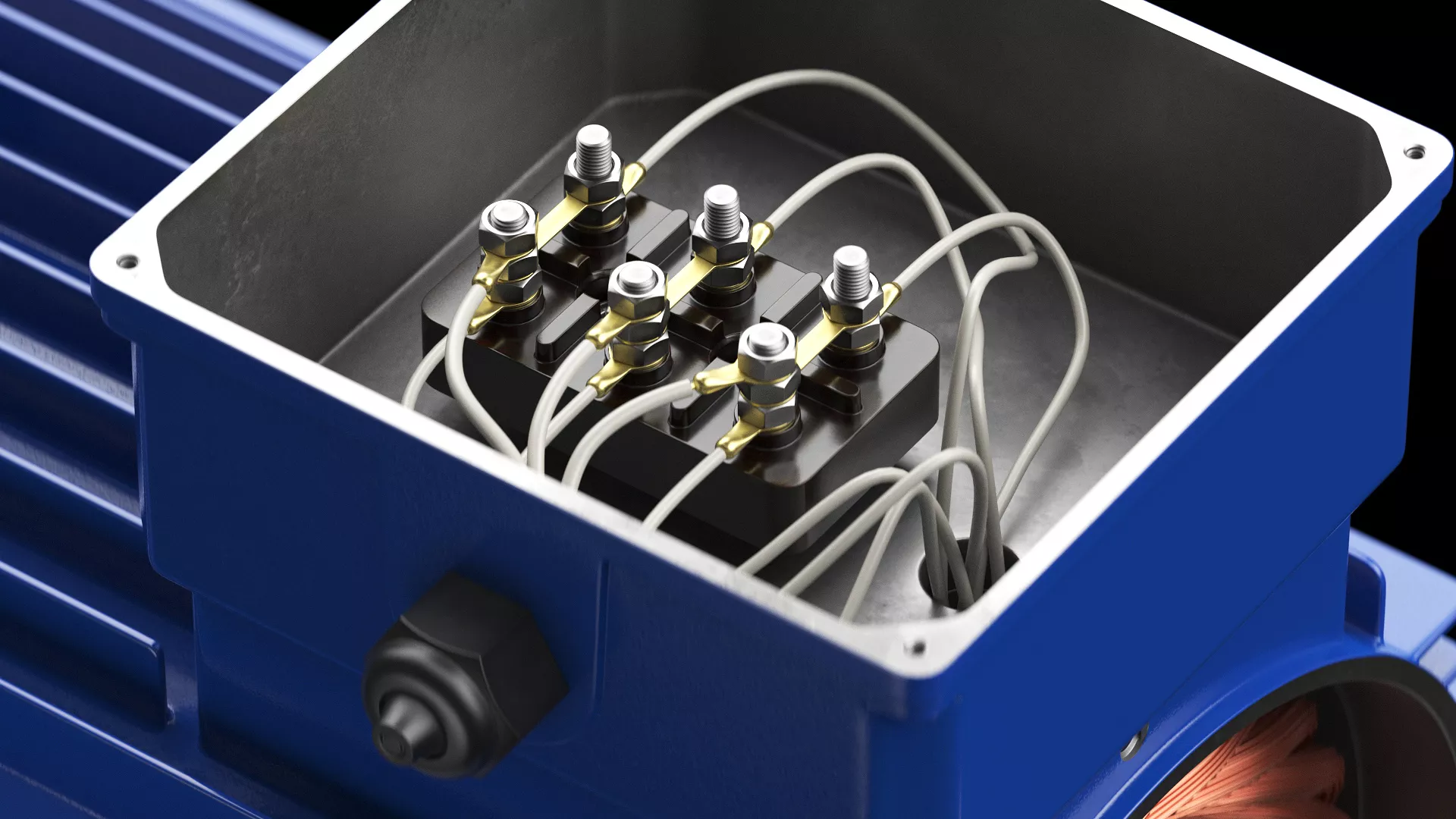

جعبه ترمینال معمولا روی بدنه موتور و در محل ورود کابل های برق قرار دارد. سرسیم های استاتور به این جعبه متصل می شوند تا اتصال برق ورودی به شکل ایمن و مرتب انجام شود. طراحی درست جعبه ترمینال، از نظر ایمنی برق و جلوگیری از اتصالی اهمیت زیادی دارد.

فریم یا بدنه موتور

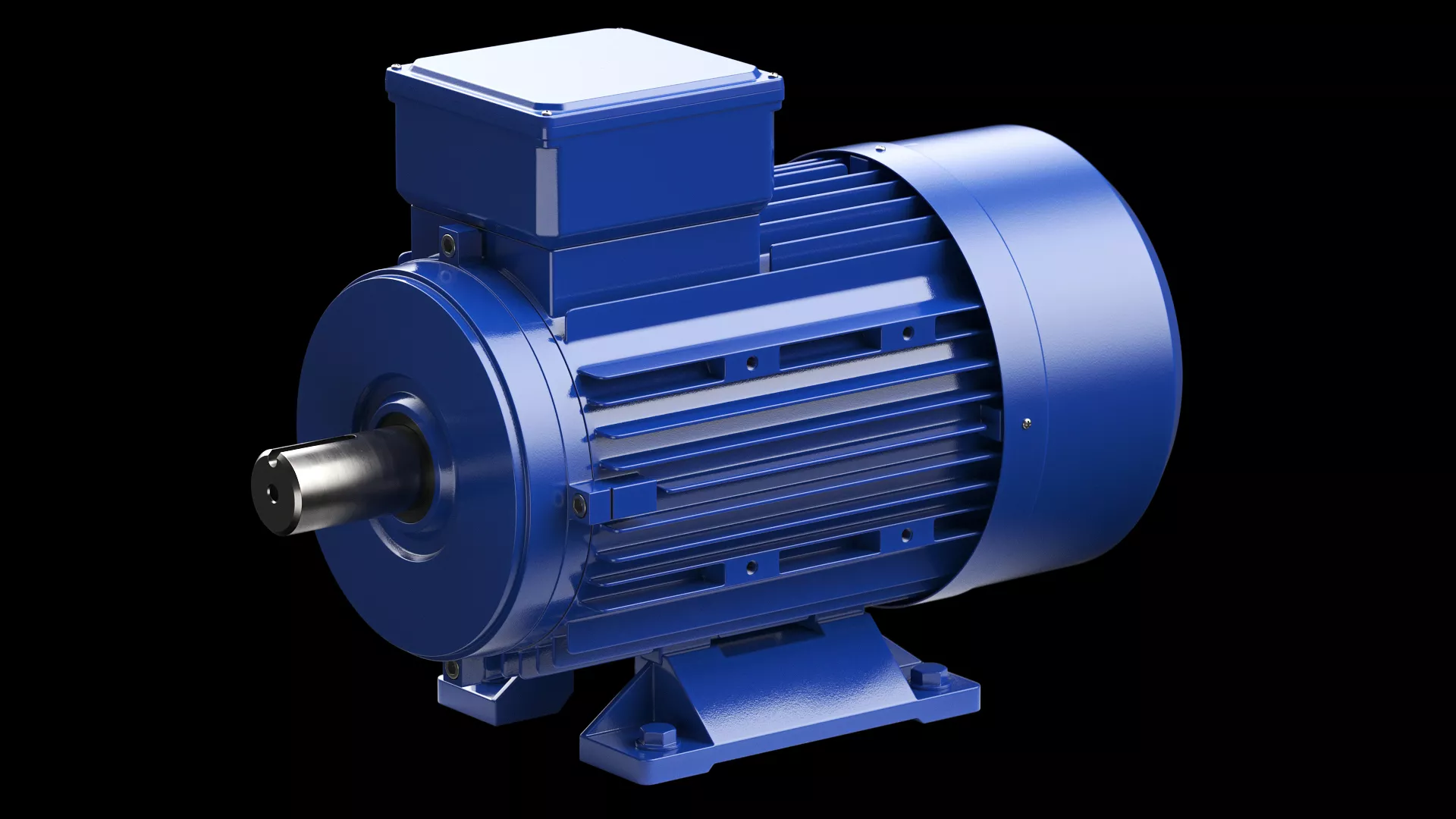

فریم اسکلت بیرونی موتور است که همه قطعات را در کنار هم نگه می دارد و در برابر ضربه، گرد و غبار و رطوبت محافظت می کند. بدنه موتورهای سنگین صنعتی معمولا از چدن ساخته می شود تا استحکام بیشتری داشته باشد، در حالی که در موتورهای کوچک تر یا کاربردهایی که وزن اهمیت دارد، از آلومینیوم استفاده می شود.

چگونه این اجزا در کنار هم کار می کنند

اگر بخواهیم کل فرآیند را در یک مسیر ساده دنبال کنیم، ابتدا برق وارد جعبه ترمینال و از آنجا وارد سیم پیچ های استاتور می شود. جریان عبوری از سیم پیچ ها میدان مغناطیسی دوار ایجاد می کند. این میدان روی روتور اثر می گذارد و باعث چرخش آن می شود. چرخش روتور از طریق شافت به بیرون منتقل می شود و بلبرینگ ها این چرخش را روان و پایدار نگه می دارند. در همین حین، پروانه خنک کننده هوا را روی بدنه می دمد تا دمای قطعات در محدوده ایمن باقی بماند. تمام این فرآیند در داخل فریمی اتفاق می افتد که از قطعات داخلی در برابر عوامل محیطی محافظت می کند.

چرا شناخت اجزای الکتروموتور اهمیت دارد

شناخت درست ساختار و اجزای الکتروموتور فقط برای متخصصان برق مفید نیست. کسی که با یک دستگاه صنعتی یا خانگی مجهز به الکتروموتور سر و کار دارد، اگر بداند هر صدا یا مشکل معمولا به کدام قطعه مربوط می شود، می تواند سریع تر تشخیص دهد که آیا مشکل از بلبرینگ است، از سیم پیچی استاتور یا از خنک کاری موتور. همین شناخت اولیه می تواند از خرابی های بزرگ تر و هزینه های تعمیر سنگین جلوگیری کند و عمر مفید موتور را افزایش دهد.

جمع بندی

الکتروموتور با وجود ظاهر ساده اش، از ترکیب چند قطعه دقیق و هماهنگ تشکیل شده است که هرکدام نقش مشخصی در تبدیل انرژی الکتریکی به حرکت مکانیکی دارند. استاتور و روتور هسته اصلی این فرآیند هستند، در حالی که شافت، بلبرینگ ها، پروانه خنک کننده، جعبه ترمینال و فریم هرکدام وظیفه ای تکمیلی برعهده دارند تا موتور به شکل پایدار و طولانی مدت کار کند. شناخت این اجزا نه تنها به درک بهتر فناوری الکتروموتور کمک می کند بلکه پایه ای مفید برای تعمیر و نگهداری صحیح این تجهیز پرکاربرد در صنعت و زندگی روزمره است.
